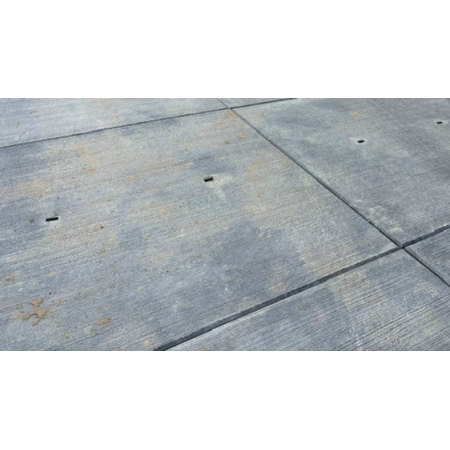

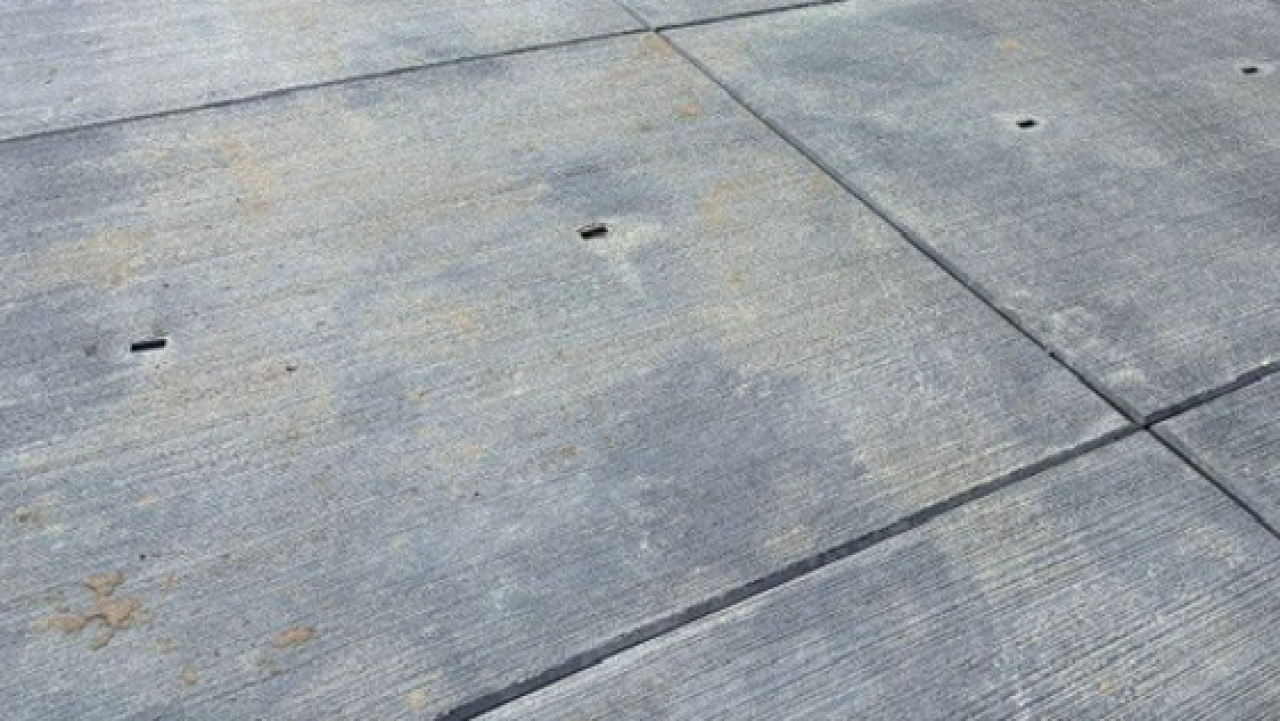

    Meteren, De Plantage Stelconplaten type GSN-14Z zonder hoeklijn 1/13

  • Vergroot

    Meteren, De Plantage Stelconplaten type GSN-14Z zonder hoeklijn 2/13

  • Vergroot

    Oud-Beijerland, Stelconplaten type GSN-14Z 3/13

  • Vergroot

    Verhardingsplaten 4/13

  • Vergroot

    Krimpen ad IJssel, Stelconplaten type GSN-16Z afm. 200x200x16 cm en 200x150x16 cm 5/13

  • Vergroot

    Krimpen ad IJssel, Stelconplaten type GSN-16Z afm. 200x200x16 cm en 200x150x16 cm 6/13

  • Vergroot

    Krimpen ad IJssel, Stelconplaten type GSN-16Z afm. 200x200x16 cm en 200x150x16 cm 7/13

  • Vergroot

    Verhardingsplaten 8/13

  • Vergroot

    Verhardingsplaten 9/13

  • Vergroot

    Verhardingsplaten 10/13

  • Vergroot

    Verhardingsplaten 11/13

  • Vergroot

    Verhardingsplaten 12/13

  • Vergroot

    Verhardingsplaten 13/13

GSN: enkel gewapend

De standaard GSN-plaat kent vele toepassingsmogelijkheden in zowel de industrie, transport en overslagbedrijven alsook als (tijdelijke) verharding bij bouwprojecten. De GSN-plaat is leverbaar in verschillende diktes en afmetingen, zie hiervoor de onderstaande tabel. De platen zijn eenvoudig te leggen en het grote voordeel van het toepassen van de platen is, dat de ondergrond altijd bereikbaar blijft. Voorts blijven de onderhoudskosten als gevolg van zettingen en zakkingen tot een minimum beperkt. Door de grote afmetingen van de elementen worden de lasten prima naar de onderliggende lagen verspreid.

afmetingen
(lxb) in cm
dikte
in cm
aslast
(ton)
puntlast rand
150x150 mm
(ton)
puntlast rand
200x200 mm
(ton)
puntlast centrum
150x150 mm
(ton)
puntlast centrum
200x200 mm
(ton)
heftruck met
hefvermogen
(ton)
gewicht
in kg
200x200 14
15
4
4,5
6,5
7,5
6
1360
200x200 16
20
5,5
6
9
9,5
9
1560
200x200 25
>20
14,5
16
22
24
48
2420
200x150 14
15
4
4,5
6,5
7,5
1020
200x150 16
20
5,5
6
9
9,5
1170
200x150 25
>20
14,5
16
22
24
1815
200x100 14
15
4
4,5
6,5
7,5
680
200x100 16
20
5,5
6
9
9,5
780
200x100 25
>20
14,5
16
22
24
1210

Eigenschappen:
De GSN-platen zijn bedrijfsvloerplaten van ongewapend beton, de opgenomen wapening in de GSN-plaat heeft een transportfunctie. De spanningen die in de plaat optreden bij het belasten, worden geheel opgenomen door het beton.
Indien gewenst is een constructief gewapende plaat mogelijk, hiervoor hebben wij de GSA-platen in ons assortiment.
Er kan gekozen worden uit platen met vellingkant 5x5 mm en dus zonder hoeklijn of met een hoeklijn van 45x45x4,2 mm op de rand. De platen zijn voorzien van een hoge slijtvaste deklaag. Standaard is de deklaag i.v.m. antislip, gebezemd afgewerkt.
De slijtvastheid wordt door het toepassen van een toeslagmateriaal van veredeld kwarts én door achter elkaar liggende nabehandel processen bereikt. Ander toeslagmateriaal is ook mogelijk. De GSN-platen worden opgenomen en gelegd met een vacuüm hijssysteem of d.m.v. hijssleutels gebruikmakend van de twee hijsgaten in de plaat. De platen voldoen aan de BRL 1104 "Bedrijfsvloerplaten van constructief beton" en heeft een KOMO attest-met-productcertificaat.

Specificatie:
Milieuklasse (bovenzijde): XC1 t/m XC4, XD1 t/m XD3, XS1 t/m XS3, XF1 t/m XF4, XA1 t/m XA3, XM1 t/m XM3
                                           volgens DIN 1045-2
Milieuklasse (onderzijde):  XC1 t/m XC4, XF1 en XF3
Betonkwaliteit:                    C50/60 (NEN-EN 206-1 / NEN 8005)
Wapening:                          B500A,B (NEN 6008)
Afwerking bovenrand:        vellingkant 5x5 mm / hoekprofiel 45x45x4,2 mm
Afwerking deklaag:             gebezemd (standaard) of glad
Puntlast rand:                     midden van de plaatzijde op een halve plaatdikte uit de rand.
