Romaanse brug

Wij ontwikkelden een systeem om verschillende gebogen brugvormen met behulp van in de fabriek vervaardigde betonelementen in zijn geheel te prefabriceren.

- aparte vormgeving mogelijk;
- grote vrijheid bij het ontwerpen;
- brugbreedte variabel;
- korte bouwtijd door het toepassen van prefab beton.
De voordelen van de Romaanse brug:
- door de snelle montagetijd is de overlast voor omwonenden minimaal;
- omdat geen druklaag ter plaatse behoeft te worden gestort, kan de brug snel in gebruik worden genomen;
- grote mate van ontwerpvrijheid.

Voor deze brugvormen wordt gebruik gemaakt van de opgedane ervaringen bij het vervaardigen van diverse nagespannen constructies in prefab beton, zoals bruggen, keerwanden, duikers en stuwen.



Gemeente Goedereede
Totale liggerlengte 17.00 m, overspanning 10.00 m.

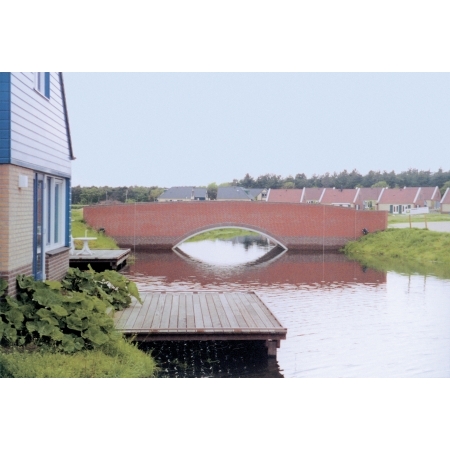

Gemeente Oudewater
Romaanse brug met Naspankeerwanden als vleugels.
Zowel de onderzijde van de liggers als de vleugels zijn bemetseld.
Fabricage
Het beoogde kunstwerk wordt gesplitst in onderdelen, die elk min of meer eenvoudig zijn te prefabriceren. Hierbij wordt zoveel mogelijk gebruik gemaakt van standaardmallen.
Het brugdek bestaat uit aparte liggers, die naast elkaar worden geplaatst op de meestal onderheide fundatie.
De afmetingen van deze liggers worden per geval afzonderlijk berekend, afhankelijk van de overspanning en de verkeers-
belasting. De sterk gebogen vorm van de liggers wordt in overleg tussen de opdrachtgever of ontwerper en ons projectbureau bepaald. Vaak wordt gekozen voor een korfboogconstructie, maar ook elke andere boogvorm is uitvoerbaar. Een grote mate van vrijheid is hierin mogelijk.
Uitvoering
Voor in het zicht blijvende vlakken kan gekozen worden uit de volgende uitvoeringen:
- glad, onbewerkt beton;
- structuurbeton of gestraald sierbeton;
- wit of gekleurd beton;
- bekleding met metselwerk, waartoe de verankeringen in de elementen worden ingestort.
Toepassingen
Voor de vervaardiging van bruggen in oudere stadswijken, vaak in combinatie met bemetselde kademuren, is de Romaanse brug een goede oplossing. Maar ook voor recreatiegebieden en parken waar voldoende hoogteverschil aanwezig is, kan voor dit type brug worden gekozen.



Vlakke bruggen met getoogde randplaten
Een brug met ongeveer hetzelfde uiterlijk als hiervoor omschreven, is ook te realiseren door gebruik te maken van een vlakke brug of van een nagespannen duiker, die aan de buitenzijde wordt afgesloten met getoogde randplaten.
Deze randplaten zijn op de reeds eerder genoemde wijze uit
te voeren. (zie ook hoofdstuk Duikers).
